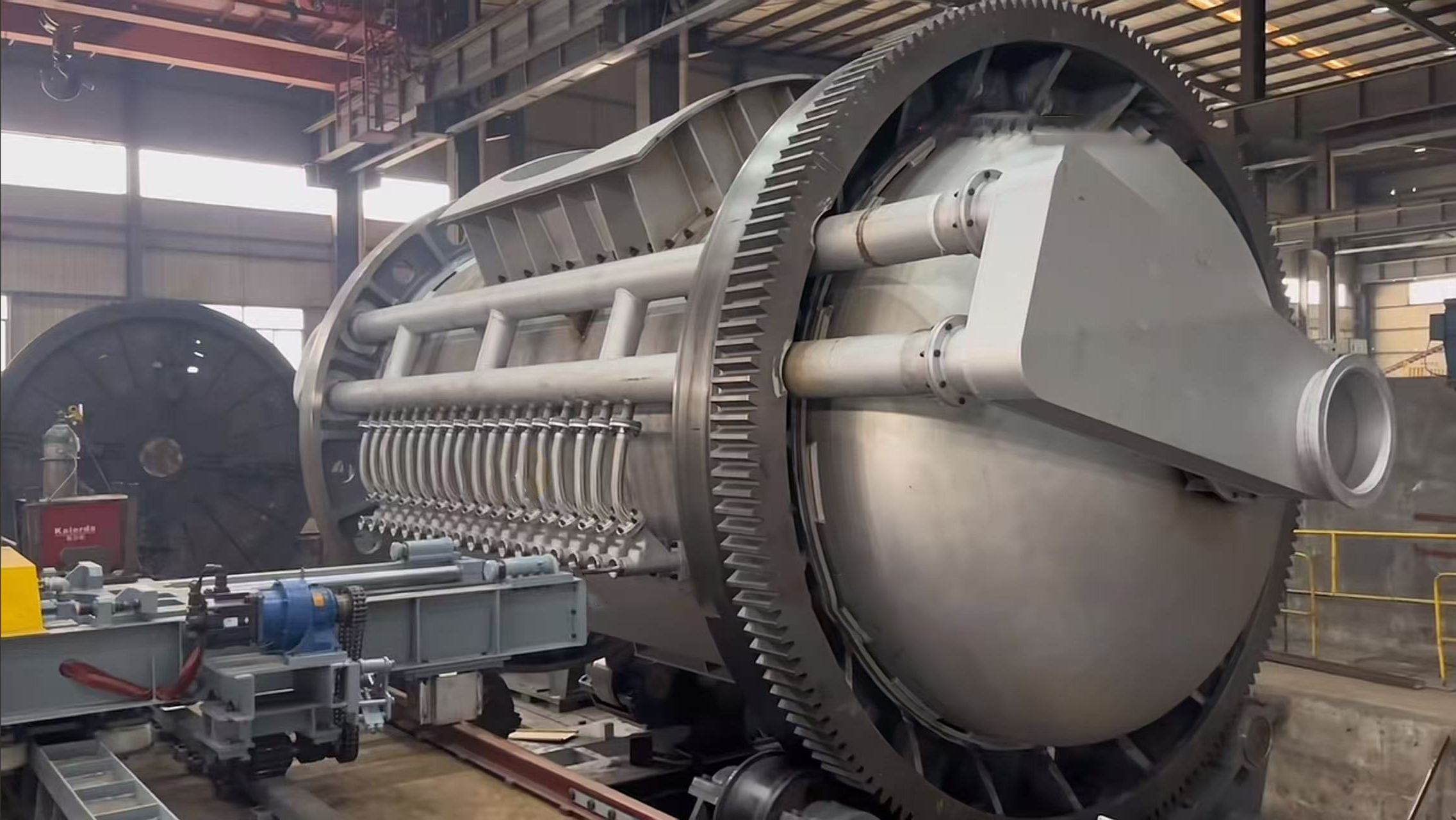

يُعدّ عمر الفرن مؤشراً رئيسياً على الجدوى الاقتصادية لمصانع صهر النحاس. ويُمثّل استهلاك المواد الحرارية في أفران النفخ الأفقية النسبة الأكبر في عمليات التعدين الحراري للمعادن الثقيلة غير الحديدية. ويمكن لحلّ مشكلة عمر الفرن أن يُخفّض التكاليف بشكل ملحوظ ويُعزّز إمكانات الإنتاج.

آلية تلف المواد الحرارية: ينتج تآكل بطانة فرن النفخ الأفقي عن التأثيرات المُجتمعة للتآكل الكيميائي والإجهاد الحراري والتآكل الميكانيكي. ويُعدّ التآكل الكيميائي العامل الرئيسي: إذ يتفاعل ثاني أكسيد السيليكون (SiO₂) الموجود في الخبث مع البيريكليز في طوب المغنيسيا-الكروم لتكوين الأوليفين، مما يُنشئ طبقة متحولة تُؤدّي إلى تلفٍ هيكلي. وينتج الإجهاد الحراري عن عمليات تبادل الغازات في الفرن؛ فعند فرق درجة حرارة يبلغ 300 درجة مئوية، يُمكن أن يصل الإجهاد الحراري إلى 25-40 ميجا باسكال، مُتجاوزًا بذلك قوة الطوب ومُسبّبًا التشقّق والتقشّر. ويشمل التآكل الميكانيكي عملية تنظيف المعدن المنصهر وعمليات الفوهات. تتفاقم هذه العوامل الثلاثة مع مرور الوقت، مما يُؤدي إلى حلقة مفرغة.

استراتيجية اختيار المواد: يُعدّ طوب المغنيسيا-الكروم الخيار الأمثل، لما يتميز به من مزايا كارتفاع درجة حرارته ومقاومته العالية لتآكل الخبث القلوي. يُنصح باستخدام طوب المغنيسيا-الكروم المُلصق كهربائيًا (مثل ذلك الذي يحتوي على نسبة أعلى من Cr₂O₃+Al₂O₃ ومسامية أقل) في منطقة فوهات النفخ، بينما يُفضل استخدام طوب المغنيسيا-الكروم المُلصق مباشرةً في المناطق الأخرى.

نقاط أساسية للتشغيل والصيانة: إنشاء نظام فحص دوري لبطانة الفرن واستبدال المواد التالفة فورًا؛ مراقبة جودة البطانة بدقة (فواصل الطوب ≤ 1 مم) وتجفيف الفرن جيدًا. أثناء التشغيل، تقليل فترات توقف النفخ، ضبط درجة حرارة النفخ بين 1200 و1300 درجة مئوية، تجنب زيادة نسبة السيليكون، الحفاظ على تدفق هواء مستقر، وتقليل تدرج درجة حرارة جدار الفرن.

إن إطالة عمر الفرن تتطلب تحولاً من "الاستبدال السلبي" إلى "الإدارة الاستباقية" - من خلال الجمع بين التحليل المنهجي لآليات التلف، واختيار المواد الأمثل، والتشغيل والصيانة الموحدة، وتعزيز فحص بطانة الفرن لتحقيق زيادة كبيرة في عمر الفرن.
