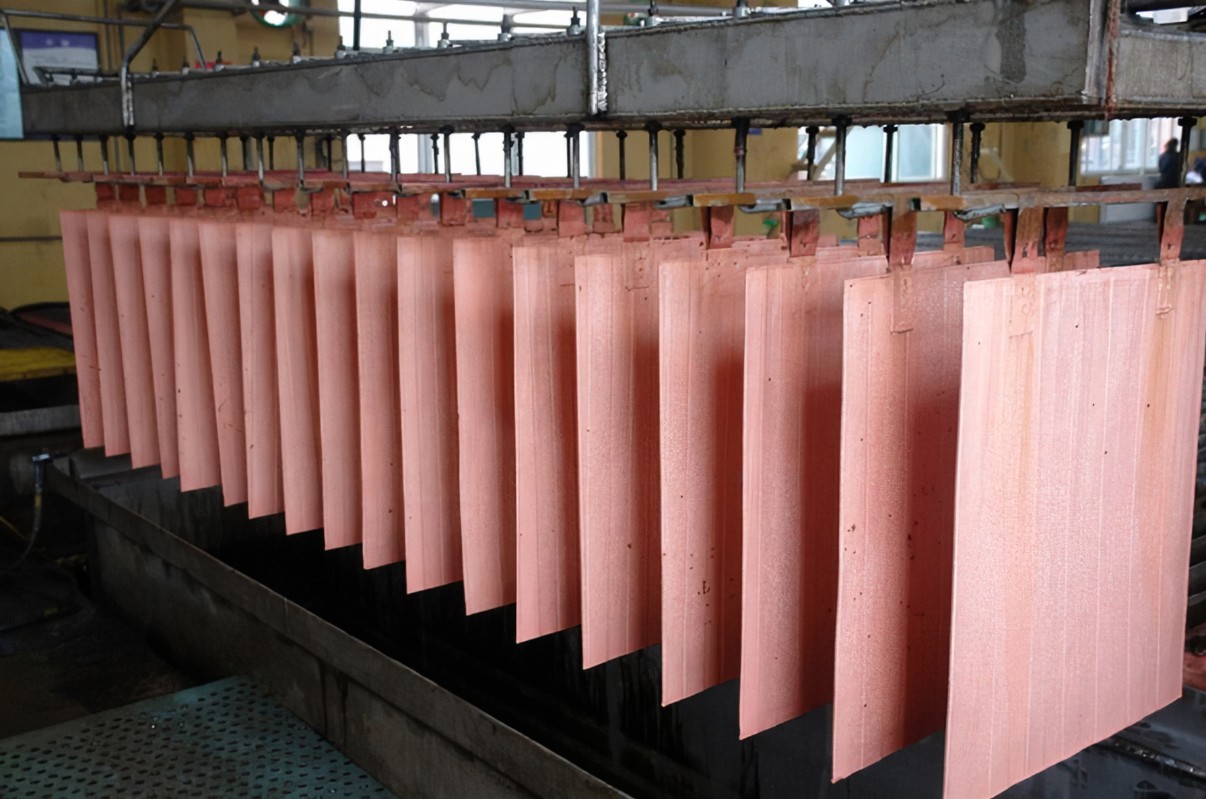

يرتبط العدد الكبير لجزيئات النحاس وتكتلها المتكرر على سطح النحاس في كاثودات التحليل الكهربائي النحاسية بشكل أساسي بالمعايير الخمسة التالية:

1. نسبة إضافات غير مناسبة: يُعد كل من المادة اللاصقة، والثيوريا، وأيونات الكلوريد عوامل أساسية للتحكم في جودة الترسيب. يؤدي نقص المادة اللاصقة أو زيادتها إلى حبيبات خشنة؛ يجب ضبط تركيز أيونات الكلوريد بين 0.03 و0.035 غ/لتر، حيث أن أي انحراف عن هذا المعدل يُلحق الضرر بالبنية الكثيفة؛ كما أن عدم توازن تركيز الثيوريا قد يُسبب التكتل. ويُعد عدم توازن نسبة هذه المواد الثلاثة سببًا شائعًا.

2. زيادة محتوى المواد الصلبة العالقة: تلتصق المواد الصلبة العالقة، مثل مسحوق النحاس وطين الأنود في الإلكتروليت، بالكاثود، مُشكلةً بؤرًا ساخنة موضعية، مما يؤدي إلى ترسيب النحاس بشكل تفضيلي ونموه السريع. من الضروري تثبيط تكوين أيونات النحاس (Cu⁺)، وتحسين الدوران، وتعزيز الترشيح.

3. عدم انتظام توزيع كثافة التيار: يزداد خطر التكتل بشكل ملحوظ عندما تتجاوز كثافة التيار الكلية 300 أمبير/م². تتسبب خشونة ألواح الكاثود، وعدم انتظام الأنودات، أو عدم تساوي المسافة بين الأقطاب في تركيزات موضعية للتيار، مما يجعل التكتل أكثر عرضة للحدوث عند المدخل/المخرج، والحواف، والقاع، مُشكلاً حلقة مفرغة.

... تؤثر الاختلافات في الحموضة على الموصلية وأداء الإضافات.

التوصية: يُنصح بإعطاء الأولوية لفحص نسب الإضافات وتنقية الإلكتروليت (تقليل المواد الصلبة العالقة)، مع التأكد من أن كثافة التيار ودرجة الحرارة والدوران وتركيز حمض النحاس ضمن النطاقات المثلى. في حال استمرار المشكلة، يُرجى فحص جودة المصعد وقطب التشغيل ونظام التنقية.
