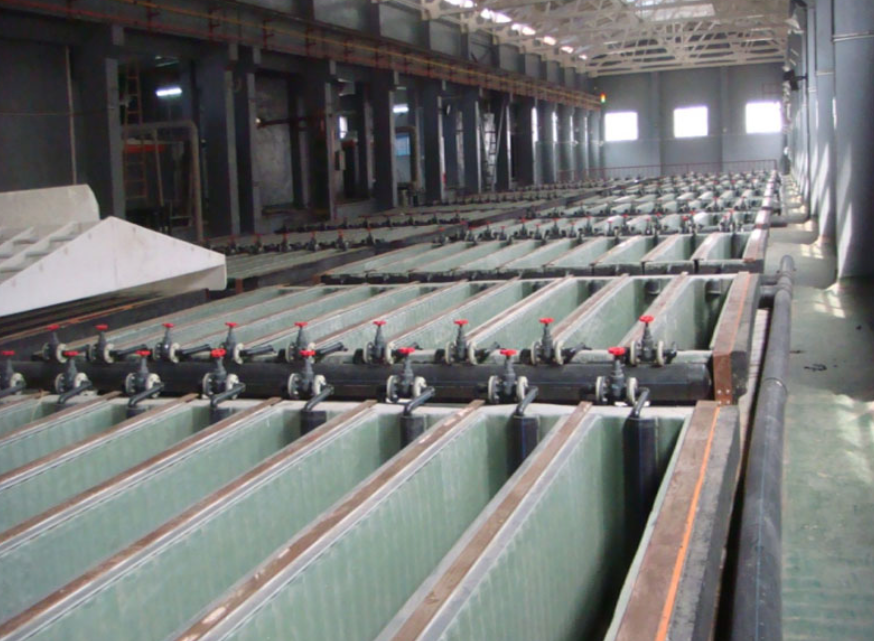

باعتبارها الحاوية الأساسية للتكرير الإلكتروليتي، فإن بنية خلية التحليل الإلكتروليتي النحاسية واختيار المواد المستخدمة فيها يحددان بشكل مباشر كفاءة الإنتاج وجودة المنتج وعمر الجهاز.

فيما يتعلق بالبنية الأساسية، تستخدم خلايا التحليل الإلكتروليتي عادةً الخرسانة المسلحة كإطار داعم لضمان الصلابة العامة ومقاومة التشوه. يجب تغطية الجدار الداخلي للخلية ببطانة كثيفة مضادة للتآكل لعزل الركيزة عن الإلكتروليت المسبب للتآكل. تُصمم الخلية عادةً بشكل مستطيل لتسهيل الترتيب المنتظم لألواح الأقطاب الكهربائية ودوران المحلول.

أما فيما يخص اختيار المواد، فلكل جزء متطلباته الخاصة. يُصنع الجسم الرئيسي للخلية في الغالب من راتنج فينيل إستر بتقنية الصب المتكامل. تتميز هذه المادة بمقاومة ممتازة للتآكل الحمضي وقوة ضغط عالية، ويمكنها تحمل التآكل الكيميائي والإجهاد الميكانيكي الناتج عن الإلكتروليتات الحمضية ذات درجات الحرارة العالية لفترة طويلة. يستخدم نظام أنابيب الدوران مادة البولي بروبيلين المقوى، والتي تتميز بثبات كيميائي جيد، وخفة وزنها، وسهولة تركيبها، مما يجعلها مناسبة لنقل المحاليل الحمضية الساخنة التي تحتوي على أيونات النحاس.

فيما يتعلق بالتكنولوجيا المتقدمة، تم تطبيق تقنية الصب المتكامل لقنوات التدفق المتوازية ثنائية الاتجاه. تعمل هذه العملية على تشكيل قناة التدفق وجسم الخزان بشكل متكامل، مما يزيل نقاط الضعف في الهياكل المجمعة التقليدية، ويحسن بشكل ملحوظ مقاومة الضغط لجسم الخزان، ويقلل معامل التمدد الحراري للمادة، ويجعل توزيع كثافة التيار داخل الخزان أكثر تجانسًا، وهو ما يُسهم في ترسيب نحاس الكاثود بشكل منتظم. بالإضافة إلى ذلك، غالبًا ما يتم وضع منحدر للرواسب في قاع الخزان لتسهيل ترسيب وجمع رواسب الأنود.

باختصار، يجب أن تستوفي مادة خلية التحليل الكهربائي النحاسية متطلبات "مقاومة التآكل، والقوة العالية، وطول العمر التشغيلي"، بينما يجب أن يراعي التصميم الهيكلي مبادئ "مجال التدفق المنتظم، والأقطاب الكهربائية المستقرة، وسهولة التشغيل". إن الجمع بين اختيار المواد المناسب والهيكل الأمثل يُمكن أن يُطيل عمر جسم الخزان بشكل فعال ويضمن إنتاجًا مستقرًا لنحاس الكاثود عالي النقاء.
