يُعدّ نظام صب الأقراص قطعة أساسية في بداية خط إنتاج تكرير النحاس بالتحليل الكهربائي. فجودة ألواح الأنود التي يُنتجها تُحدد بشكل مباشر كفاءة التيار في خلايا التحليل الكهربائي اللاحقة وجودة منتج نحاس الكاثود. يقوم هذا النظام بصب النحاس المنصهر باستمرار في ألواح الأنود التي تستوفي معايير دخول خلايا التحليل الكهربائي، وهو عنصر هام في نظام معدات التحليل الكهربائي للنحاس بأكمله.

يتكون النظام من المكونات الرئيسية التالية:

موزع الصب ومغرفة الصب: يعمل موزع الصب كخزان مؤقت للنحاس المنصهر، مما يضمن إمدادًا ثابتًا به. تقوم مغرفة الصب، الموضوعة على ميزان إلكتروني دقيق، بحقن النحاس المنصهر في القوالب وفقًا لمتطلبات عملية التحليل الكهربائي الصارمة لوزن وسماكة ألواح الأنود، مما يضمن معدل ذوبان ثابت لكل لوح أنود أثناء عملية التكرير.

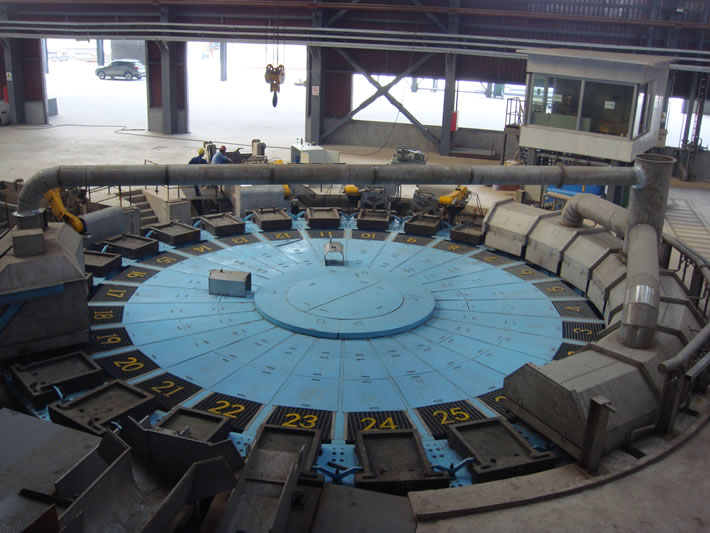

قرص الصب: طاولة دوارة كبيرة تحمل قوالب متعددة. تنقل الأقراص الدوارة قوالب الصب بالتتابع إلى محطات التبريد وفك القوالب، مما يحقق إنتاجًا متواصلًا يتوافق مع وتيرة تحميل الخلايا في ورشة التحليل الكهربائي.

تشمل الأنظمة المساعدة نظام تبريد بالرش (يُبرد القالب قسرًا للتحكم في التبلور) ونظام طلاء آلي للقوالب (يرش عامل فصل لمنع الالتصاق)، مما يضمن سطحًا أملسًا لألواح الأنود ويقلل من خطر حدوث دوائر قصر أثناء التحليل الكهربائي.

جهاز إزالة الألواح وتكديسها: تقوم آلة الاستخراج بإزالة ألواح الأنود الصالحة من القالب، بينما يقوم رافع أنود النفايات برفض المنتجات المعيبة تلقائيًا. تُبرد الألواح الصالحة في خزان مياه التبريد ثم تُكدس بدقة، في انتظار نقلها إلى وحدة تشكيل الأنود للمعالجة المسبقة مثل التسوية وتشكيل الحواف. أخيرًا، تُوضع الألواح في خلية التحليل الكهربائي وتُقرن بالكاثود الدائم (أو قطب البدء) لتنشيطها.

يتم تنسيق النظام بأكمله بدقة بواسطة أنظمة التحكم الهيدروليكية والهوائية والإلكترونية PLC، مما يحقق التشغيل الآلي بالكامل من الصب إلى التكديس، ويوفر ألواح الأنود عالية الجودة لضمان إنتاج فعال ومستقر لمعدات التحليل الكهربائي للنحاس.
