تُعدّ عملية التكرير الإلكتروليتي للنحاس عمليةً أساسيةً في تنقية النحاس الخام وتحويله إلى نحاس كاثودي عالي النقاوة. تشمل المعدات الأساسية خلية التحليل الكهربائي، ونظام الكاثود، ونظام الأنود، والأجهزة الموصلة؛ وتعمل هذه المكونات الأربعة معًا لتحقيق الهجرة والترسيب الموجه لأيونات النحاس.

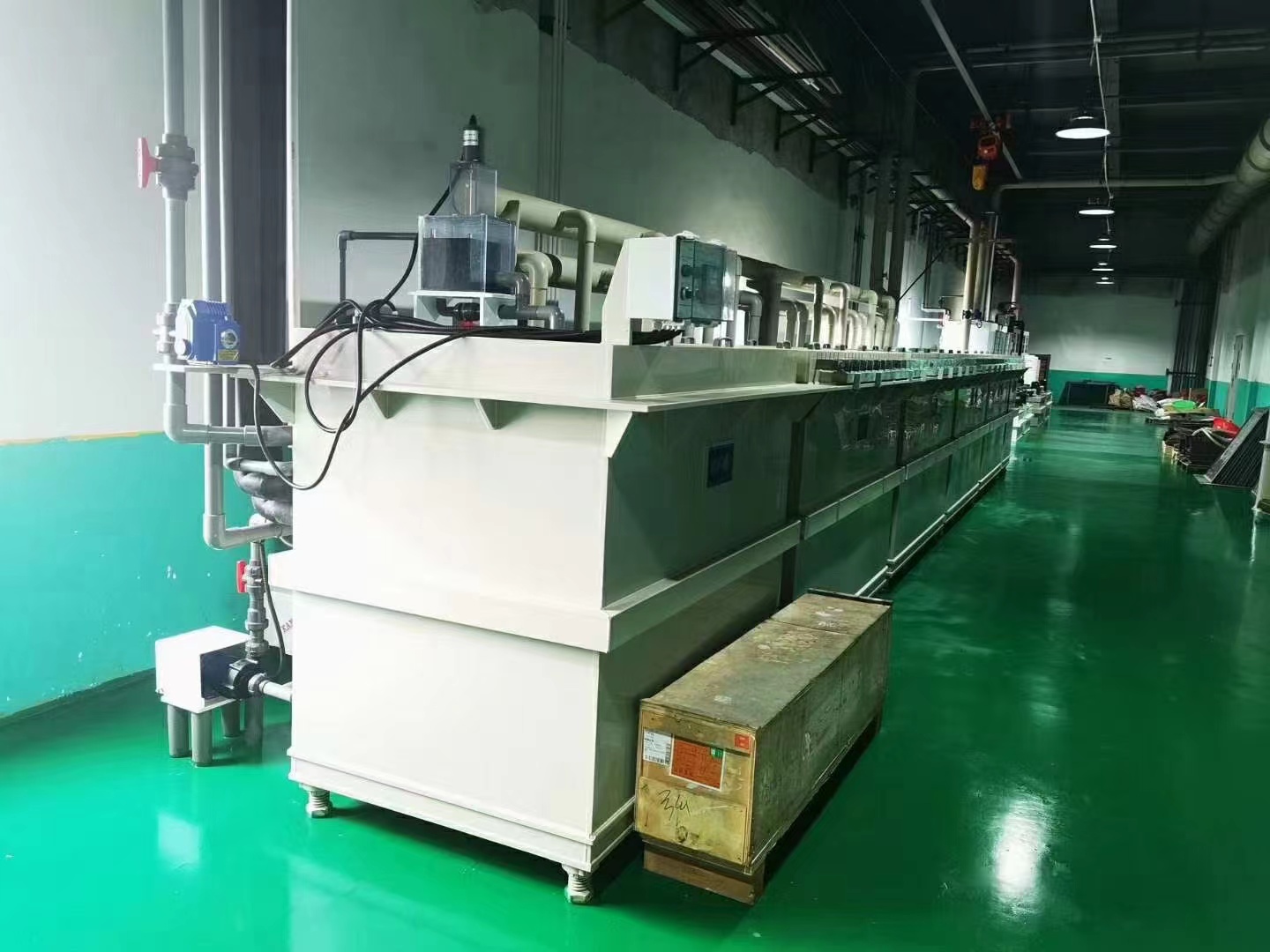

خلية التحليل الكهربائي هي الحاوية الرئيسية للتفاعل الكهروكيميائي، وهي عادةً خزان مستطيل مُبطّن بمادة مقاومة للتآكل، ويحتوي على الإلكتروليت، وألواح الأنود، وألواح الكاثود. تؤثر أبعاد تصميمها، والمسافة بين الألواح، وتصميم نظام الدوران على توزيع التيار وكفاءة الإنتاج. يتم توصيل خلايا التحليل الكهربائي المتعددة على التوالي أو التوازي في عملية الإنتاج.

نظام الكاثود هو الوسيلة لاختزال أيونات النحاس وترسيبها. غالبًا ما تستخدم مصاهر النحاس الحديثة واسعة النطاق ألواح كاثود دائمة من الفولاذ المقاوم للصدأ بدلًا من ألواح البدء التقليدية، مما يوفر سطحًا مستويًا للغاية، ويقلل الحاجة إلى الاستبدال المتكرر، ويُحسّن الأتمتة. يتم تركيب شرائط عازلة على جانبي لوح الكاثود للتحكم بدقة في منطقة الترسيب، مما يضمن سطحًا أملسًا وكثيفًا لنحاس الكاثود.

يتكون نظام الأنود من صفائح أنود مصبوبة من النحاس الخام. عند تطبيق التيار المستمر، تفقد ذرات النحاس إلكتروناتها لتتحول إلى أيونات نحاس وتدخل المحلول. تذوب الشوائب النشطة في الوقت نفسه، بينما تترسب المعادن الثمينة على شكل رواسب أنود قابلة لإعادة التدوير. تؤثر جودة صفائح الأنود على كفاءة التحليل الكهربائي وفعالية ترسيب رواسب الأنود. يوفر الجهاز الموصل تيارًا مستمرًا مستقرًا للنظام، وهو متصل بإحكام بالأنود والكاثود عبر قضبان توصيل لضمان كثافة تيار منتظمة، وتقليل مقاومة التلامس وفقدان الطاقة، ومنع ارتفاع درجة الحرارة الموضعي أو حدوث دوائر قصر.

باختصار، تعمل الأجزاء الأربعة الرئيسية للمعدات بتناغم تام: توفر خلية التحليل الكهربائي موقع التفاعل؛ ويكمل الأنود والكاثود على التوالي عملية إذابة النحاس وترسيبه؛ ويحفز الجهاز الموصل هجرة الأيونات، محولًا النحاس الخام إلى نحاس كاثود بنسبة نحاس ≥ 99.99%، مع إثراء رواسب الأنود بالمعادن الثمينة.
